Ця стаття є першою частиною докладного звіту (повний звіт у форматі PDF доступний за посиланням) за нашим фактчекінговим дослідженням ракетної атаки на дитячу лікарню "Охматдит" у Києві 8 липня 2024 року. У цій частині наведено обґрунтування оцінок параметрів ракети, що влучила в "Охматдит", та їх порівняння з характеристиками ракети Х-101.
.png){kind=small}
Редактор статті: Марк Бейгельзімер, PhD, системний аналітик, керівник проєкту Trust but Verify.
1. Оцінка параметрів ракети, що влучила в «Охматдит»
Для оцінки параметрів ракети, що влучила в «Охматдит», ми використовували відеозапис фінальної ділянки її польоту перед ударом по лікарні. Фрагмент цього відеозапису наведено на відео 1.
Відео 1. Приліт ракети в лікарню «Охматдит» 8 липня 2024 року о 10:45 (джерело - Телеграм-канал журналіста Андрія Цаплиєнка)
1.1. Довжина
Оцінку довжини ракети виконано за її зображенням на стоп-кадрі рис. 1. Зйомка велася практично перпендикулярно площині польоту ракети (точніше, під кутом приблизно 88° - див. рис. 2),тому її лінійні розміри на стоп-кадрі не викривлені. Як масштаб обрано висоту поверху будівлі Міністерства інфраструктури України.
Рис. 1. Стоп-кадр з Відео 1, використаний для оцінки довжини ракети:
0,99 см - довжина зображення ракети в програмі перегляду фотографій;
0,75 см - висота зображення поверху будівлі Міністерства інфраструктури України
Розрахунок виконано так:
Довжина ракети ≈ 0,99 х 3,66 / 0,75 х 280 / 181 = 7,5 метра, (1)
де 0,99 см - довжина зображення ракети на рис. 1 (тут і далі всі лінійні розміри зображень визначено в умовному масштабі програми перегляду зображень); 0,75 см - висота зображення поверху будівлі Міністерства інфраструктури на рис. 1; 3,66 м - фактична висота поверху цієї будівлі в метрах (висота будівлі по даху - 106 м, кількість поверхів з урахуванням технічного - 29 [1]); 280 м - відстань від об'єктива відеокамери до ракети в момент стоп-кадру (див. рис. 2); 181 м - відстань від об'єктива відеокамери до кута будівлі, за яким оцінено висоту поверху на стоп-кадрі (див. рис. 2).
Точність оцінки довжини ракети становить ±0,5 м з урахуванням можливої похибки значень у формулі (1).
Отже, довжина ракети, що влучила в «Охматдит», дорівнювала 7,5 ± 0,5 м.
Рис. 2. Мапа району падіння ракети на територію «Охматдит» 8 липня 2024 р. о 10:45.
Азимут прильоту ракети (290°) визначено за траєкторією її руху (див. рис. 3).
Місце зйомки прийнято за даними Conflict Intelligence Team [2] та Міністерства юстиції України [3].
Місце прильоту ракети геолоковано за численними фото- та відеодокументами [4-6].
Рис. 3. Траєкторія руху ракети, яка завдала удару по дитячій лікарні «Охматдит»
у Києві 8 липня 2024 року о 10:45 (джерело - war_monitor [7]).
Безпосередньо перед ударом ракета летіла із заходу на схід за азимутом 290°.
1.2. Діаметр
Діаметр ракети ми оцінили за стоп-кадром, показаним на рис. 4. Розрахунок виконано так:
Діаметр ракети ≈ 0,8 х 7,5 / 8,3 = 0.72 м, (2)
де 0,8 см і 8,3 см - відповідно ширина і довжина зображення ракети на стоп-кадрі; 7,5 м - оцінка натуральної довжини ракети згідно з формулою (1).
Точність оцінки діаметра ракети становить ±0,1 м з урахуванням можливої похибки значень у формулі (2).
Отже, діаметр ракети, що влучила в «Охматдит», становив 0,72 ± 0,1 м.
.jpg)
Рис. 4. Розміри на стоп-кадрі (у програмі перегляду фото),
використані під час оцінки діаметра ракети та розмірів двигуна
1.3. Двигун
Деталь знизу хвостової частини зображення ракети на відео 1 нами ідентифікована як двигун ракети. Його розміри оцінено так (рис. 4):
Більший розмір двигуна ≈ 1,0 х 7500 / 8,3 = 900 мм, (3)
де 1,0 см і 8,3 см - відповідно довжина двигуна і довжина ракети на стоп-кадрі; 7500 мм - оцінка натуральної довжини ракети згідно з формулою (1).
Менший розмір двигуна ≈ 0,4 х 7500 / 8,3 = 360 мм, (4)
де 0,4 см - ширина зображення двигуна на стоп-кадрі; 8,3 см і 7,5 м - те саме, що й у формулі (3).
Точність оцінки розмірів двигуна ракети становить ±100 мм з урахуванням можливої похибки значень у формулах (3) і (4).
Рух ракети супроводжувався звуком свисту та шурхоту, що характерний для турбореактивного двигуна (увімкніть відео 1 на повну гучність для того, щоб почути звук чіткіше).
Отже, ракета мала турбореактивний двигун із розмірами 900 ± 100 / 360 ± 100 мм, розташований зовні знизу хвостової частини ракети.
1.4. Крила
На відео 1 під час появи ракети в полі зору відеокамери крила не видимі (перший стоп-кадр на рис. 5). Через 0,1 секунду крила ракети вже помітні (другий стоп-кадр на цьому рисунку), а через 0,2-0,4 секунди - чітко помітні (третій і четвертий стоп-кадри). Із цього випливають висновки:
1) У своїй середній частині ракета мала крила.
2) Ракета під час підльоту до землі зазнавала крену, через який її крила стали видимі тільки тоді, коли площина крила нахилилася до напрямку відеозйомки. Причому, тут йдеться саме про крен, а не про постійне обертання ракети навколо поздовжньої осі, оскільки видимий розмах крила значно збільшився за перші 0,2 сек, але практично не змінився за наступні 0,2 сек (між третім і четвертим стоп-кадрами на рис. 5).
3) На тілі ракети було саме два крила, оскільки, якби їх було більше (три або чотири), то їх було б видно за будь-якого крену ракети, а у нашому випадку в початковий момент крила не видно (перший стоп-кадр).
4) Крила розташовані знизу корпусу.
Отже, ракета у своїй середній частині мала два крила знизу корпусу.
Рис. 5. Послідовність стоп-кадрів із відео 1, на яких видно, як «проявляються» крила ракети внаслідок її крену.
На першому стоп-кадрі, що відповідає початку появи ракети в полі зору відеокамери, крила ракети не видно,
оскільки їхня площина паралельна напрямку зйомки.
1.5. Траєкторія
На фінальній ділянці своєї траєкторії, яку, власне, і видно на відео 1, ракета летить суворо по прямій лінії, нахиленій під кутом приблизно 60° до горизонталі. При цьому рух ракети був стабільним, без будь-яких коливань і обертань навколо своїх поперечних осей.
Отже, ракета пікірувала на ціль під кутом близько 60° до горизонту без нишпорення і тангажу.
1.6. Швидкість
Швидкість польоту ракети ми оцінили за уповільненим у 10 разів відеозаписом (див. відео 2). Розрахунок виконано так:
Швидкість ракети ≈ 103 / 5,3 / 10 х 3,6 = 702 км/ч, (5)
де 103 м - довжина відрізка шляху ракети, на якому виміряно час (між точками 1 і 2 на рис. 6, цей відрізок у 13,8 разів більший за довжину самої ракети, яка, як встановлено раніше, сягає приблизно 7,5 м - див. формулу (1)); 5,3 с - час проходження ракетою цього відрізка на сповільненому відео 2; 10 - темп сповільнення відеозапису; 3,6 - коефіцієнт переведення м/с у км/год.
У розрахунку швидкості за формулою (5) прийнято, що ракета згідно з відео 1 рухалася прямолінійно. Точність оцінки швидкості становить ±100 км/год з урахуванням можливої похибки значень у формулі (5).
Отже, швидкість руху ракети під час пікірування на ціль дорівнювала 700 ± 100 км/год.
Відео 2. Фрагмент відео 1, уповільнений у 10 разів.
Рис. 6. Схема до розрахунку швидкості ракети між точками 1 і 2.
2. Порівняння параметрів ракети, що влучила в «Охматдит», з характеристиками ракети Х-101
Х-101 - російська стратегічна крилата ракета класу «повітря-земля». Під час польоту в ракети з корпусу висуваються двигун і крила, тому про її зовнішній вигляд у повітрі найкраще уявлення дають не натурні світлини в транспортному стані, а модель (рис. 7) і окремі види (рис. 8).
Рис. 7. Масштабована модель ракети Х-101 у стані польоту (джерело — modellmix).
_ukr.jpg)

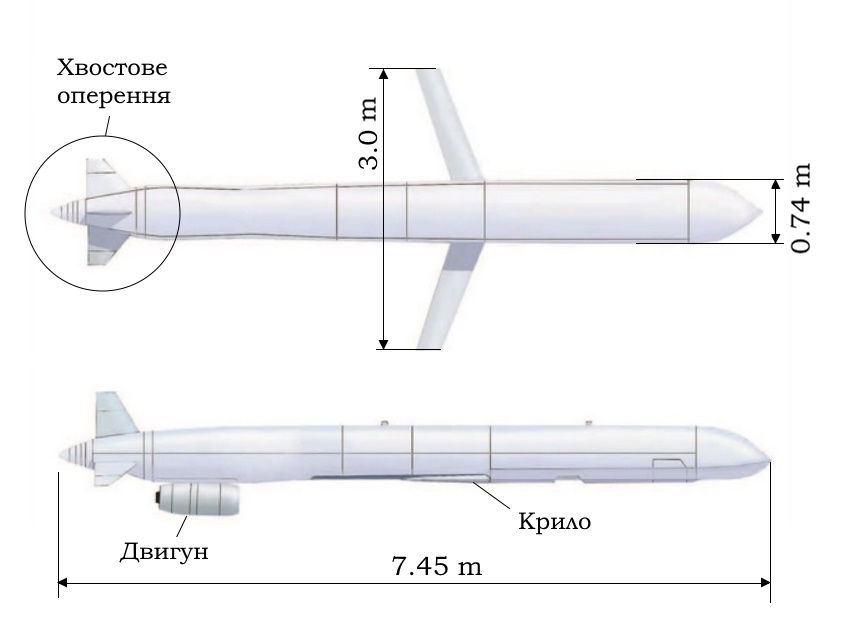

Рис. 8. Ракета Х-101. Види зверху і збоку (адаптовано нами з Flibusta)
Порівняння технічних характеристик ракети Х-101 [2; 8-11] (ліворуч від косої риски) і ракети, що потрапила в дитячу лікарню "Охматдит" (праворуч від косої риски):
• Довжина: 7,45 м / 7,0...8,0 м
• Діаметр: 0,74 м / 0,62...0,82 м
• Відношення довжини до діаметра: 10 / 8,5...13,0
• Тип двигуна: Турбореактивний Р95ТМ-300 / Турбореактивний
• Довжина двигуна: 850 мм / 800...1000 мм
• Діаметр двигуна: 315 мм / 260...460 мм
• Розташування двигуна: Зовні внизу хвостової частини / Зовні внизу хвостової частини
• Кількість крил: 2 / 2
• Розташування крил: У середній частині знизу корпусу / У середній частині знизу корпусу
• Траєкторія заходу на ціль: Набирає висоту і пікірує під 45-60° / Пікірувала під кутом 60°
• Швидкість пікірування: Не більше 900 км/год / 600...800 км/год
На рис. 9 показано наочне порівняння вигляду двох ракет (Х-101 і тієї, що влучила в «Охматдит») з однакового ракурсу, виконане групою Bellingcat [11].
Рис. 9. Ліворуч - 3D-модель ракети Х-101. Праворуч - скріншот ракети,
що влучила в дитячу лікарню «Охматдит» 8 липня. Джерело – Bellingcat.
Отже, оцінки всіх параметрів ракети, що влучила в «Охматдит», відповідають характеристикам ракети Х-101.
