Данная статья является первой частью подробного отчета (полный отчет в формате PDF доступен по ссылке) по нашему фактчекинговому исследованию ракетной атаки на детскую больницу «Охматдет» в Киеве 8 июля 2024 года. В этой части представлено обоснование оценок параметров ракеты, попавшей в «Охматдет», и их сравнение с характеристиками ракеты Х-101.
.png){kind=small}
Редактор статьи: Марк Бейгельзимер, PhD, системный аналитик, руководитель проекта Trust but Verify.
1. Оценка параметров ракеты, попавшей в «Охматдет»
Для оценки параметров ракеты, попавшей в «Охматдет», мы использовали видеозапись финального участка ее полета перед ударом по больнице. Фрагмент этой видеозаписи приведен на видео 1.
Видео 1. Прилет ракеты в больницу «Охматдет» 8 июля 2024 года в 10:45 (источник – Телеграм-канал журналиста Андрея Цаплиенко)
1.1. Длина
Оценка длины ракеты выполнена по ее изображению на стоп-кадре рис. 1. Съемка велась практически перпендикулярно плоскости полета ракеты (точнее, под углом примерно 88° - см. рис. 2), поэтому ее линейные размеры на стоп-кадре не искажены. В качестве масштаба выбрана высота этажа здания Министерства инфраструктуры Украины.
Рис. 1. Стоп-кадр из Видео 1, использованный для оценки длины ракеты:
0,99 см – длина изображения ракеты в программе просмотра фотографий;
0,75 см – высота изображения этажа здания Министерства инфраструктуры Украины
Расчет выполнен так:
Длина ракеты ≈ 0,99 х 3,66 / 0,75 х 280 / 181 = 7,5 метра, (1)
где 0,99 см – длина изображения ракеты на рис. 1 (здесь и далее все линейные размеры изображений определены в условном масштабе программы просмотра изображений); 0,75 см – высота изображения этажа здания Министерства инфраструктуры на рис. 1; 3,66 м – фактическая высота этажа этого здания в метрах (высота здания по крыше – 106 м, число этажей с учетом технического – 29 [1]); 280 м – расстояние от объектива видеокамеры до ракеты в момент стоп-кадра (см. рис. 2); 181 м – расстояние от объектива видеокамеры до угла здания, по которому оценена высота этажа на стоп-кадре (см. рис. 2).
Точность оценки длины ракеты составляет ±0,5 м с учетом возможной погрешности значений в формуле (1).
Итак, длина ракеты, попавшей в «Охматдет», составляла 7,5 ± 0,5 м.
Рис. 2. Карта района падения ракеты на территорию «Охматдет» 8 июля 2024 г. в 10:45.
Азимут прилета ракеты (290°) установлен по траектории ее движения (см. рис. 3).
Место съемки принято по данным Conflict Intelligence Team [2] и Министерства юстиции Украины [3].
Место прилета ракеты геолоцировано по многочисленным фото- и видеодокументам [4-6].
Рис. 3. Траектория движения ракеты, которая нанесла удар по детской больнице «Охматдет»
в Киеве 8 июля 2024 года в 10:45 (источник – war_monitor [7]).
Непосредственно перед ударом ракета летела с запада на восток по азимуту 290°.
1.2. Диаметр
Диаметр ракеты нами оценен по стоп-кадру, показанному на рис. 4. Расчет выполнен так:
Диаметр ракеты ≈ 0,8 х 7,5 / 8,3 = 0.72 м, (2)
где 0,8 см и 8,3 см – соответственно ширина и длина изображения ракеты на стоп-кадре; 7,5 м – оценка натуральной длины ракеты согласно формуле (1).
Точность оценки диаметра ракеты составляет ±0,1 м с учетом возможной погрешности значений в формуле (2).
Итак, диаметр ракеты, попавшей в «Охматдет», составлял 0,72 ± 0,1 м.
.jpg)
Рис. 4. Размеры на стоп-кадре (в программе просмотра фото),
использованные при оценке диаметра ракеты и размеров двигателя
1.3. Двигатель
Деталь снизу хвостовой части изображения ракеты на видео 1 нами идентифицирована как двигатель ракеты. Его размеры оценены так (рис. 4):
Больший размер двигателя ≈ 1,0 х 7500 / 8,3 = 900 мм, (3)
где 1,0 см и 8,3 см – соответственно длина двигателя и длина ракеты на стоп-кадре; 7500 мм – оценка натуральной длины ракеты согласно формуле (1).
Меньший размер двигателя ≈ 0,4 х 7500 / 8,3 = 360 мм, (4)
где 0,4 см – ширина изображения двигателя на стоп-кадре; 8,3 см и 7,5 м – то же, что и в формуле (3).
Точность оценки размеров двигателя ракеты составляет ±100 мм с учетом возможной погрешности значений в формулах (3) и (4).
Движение ракеты сопровождалось звуком свиста и шороха, который характерен для турбореактивного двигателя (включите видео 1 на полную громкость для того, чтобы услышать звук более отчетливо).
Итак, ракета имела турбореактивный двигатель с размерами 900 ± 100 / 360 ± 100 мм, расположенный снаружи внизу хвостовой части ракеты.
1.4. Крылья
На видео 1 при появлении ракеты в поле зрения видеокамеры крылья не видны (первый стоп-кадр на рис. 5). Через 0,1 секунду крылья ракеты уже заметны (второй стоп-кадр на этом рисунке), а через 0,2-0,4 секунды — отчетливо видны (третий и четвертый стоп-кадры). Из этого следуют выводы:
1) В своей средней части ракета имела крылья.
2) Ракета при подлете к земле испытывала крен, из-за которого ее крылья стали видны только тогда, когда плоскость крыла наклонилась к лучу видеосъемки. Причем здесь речь идет именно о крене, а не о постоянном вращении ракеты вокруг продольной оси, поскольку видимый размах крыла явно увеличился за первые 0,2 сек, но практически не изменился за последующие 0,2 сек (между третьим и четвертым стоп-кадрами на рис. 5).
3) На теле ракеты было именно два крыла, поскольку, если бы их было больше (три или четыре), то они были бы видны при любом крене ракеты, а в нашем случае в начальный момент крылья не видны (первый стоп-кадр).
4) Крылья расположены снизу корпуса.
Итак, ракета в своей средней части имела два крыла снизу корпуса.
Рис. 5. Последовательность стоп-кадров из видео 1, на которых видно, как «проявляются» крылья ракеты
в результате ее крена. На первом стоп-кадре, отвечающем началу появления ракеты в поле зрения видеокамеры,
крылья ракеты не видны, поскольку их плоскость параллельна лучу съемки.
1.5. Траектория
На финальном участке своей траектории, который, собственно, и виден на видео 1, ракета летит строго по прямой линии, наклоненной под углом примерно 60° к горизонтали. При этом движение ракеты было стабильным, без каких-либо колебаний и вращений вокруг своих поперечных осей.
Итак, ракета пикировала на цель под углом около 60° к горизонту без рыскания и тангажа.
1.6. Скорость
Скорость полета ракеты нами оценена по замедленной в 10 раз видеозаписи (см. видео 2). Расчет выполнен так:
Скорость ракеты ≈ 103 / 5,3 / 10 х 3,6 = 702 км/ч, (5)
где 103 м – длина отрезка пути ракеты, на котором измерено время (между точками 1 и 2 на рис. 6, этот отрезок в 13,8 раз больше длины самой ракеты, которая, как установлено ранее, составляет примерно 7,5 м – см. формулу (1)); 5,3 с – время прохождения ракетой этого отрезка на замедленном видео 2; 10 – темп замедления видеозаписи; 3,6 – коэффициент перевода м/с в км/ч.
В расчете скорости по формуле (5) учтено, что ракета согласно видео 1 двигалась прямолинейно. Точность оценки скорости составляет ±100 км/ч с учетом возможной погрешности значений в формуле (5).
Итак, скорость движения ракеты при пикировании на цель была равна 700 ± 100 км/ч.
Видео 2. Фрагмент видео 1, замедленный в 10 раз.
Рис. 6. Схема к расчету скорости ракеты между точками 1 и 2.
2. Сравнение параметров ракеты, попавшей в «Охматдет», с характеристиками ракеты Х-101
Х-101 – российская стратегическая крылатая ракета класса «воздух-земля». При полете у ракеты из корпуса выдвигаются двигатель и крылья, поэтому о ее внешнем виде в воздухе лучшее представление дают не натурные фотографии в транспортном состоянии, а модель (рис. 7) и отдельные виды (рис. 8).
Рис. 7. Масштабированная модель ракеты Х-101 в состоянии полета (источник — modellmix).
.jpg)

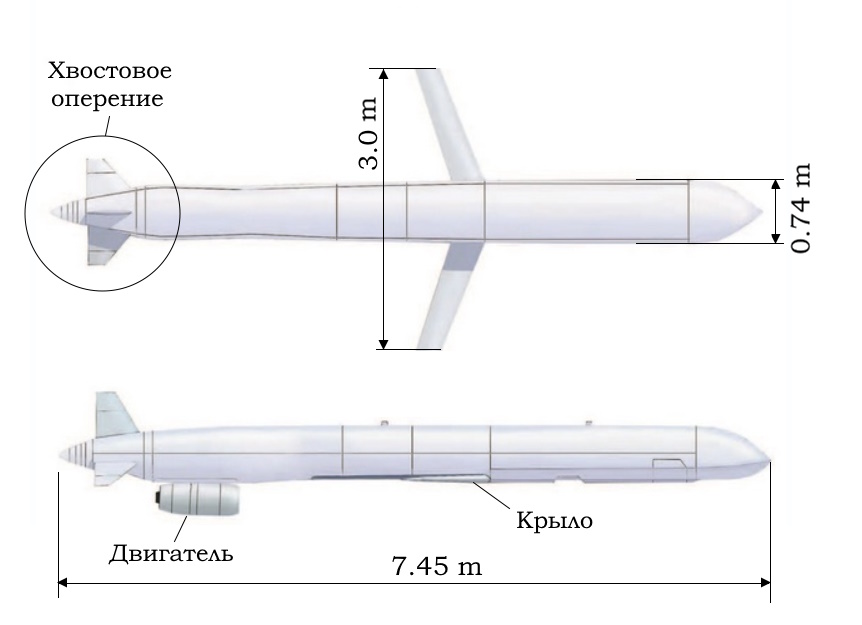

Рис. 8. Ракета Х-101. Виды сверху и сбоку (адаптировано нами из Flibusta)
Сравнение технических характеристик ракеты Х-101 [2; 8-11] (слева от косой черты) и ракеты, попавшей в детскую больницу «Охматдет» (справа от косой черты):
• Длина: 7,45 м / 7,0...8,0 м
• Диаметр: 0,74 м / 0,62...0,82 м
• Отношение длины к диаметру: 10 / 8,5...13,0
• Тип двигателя: Турбореактивный Р95ТМ-300 / Турбореактивный
• Длина двигателя: 850 мм / 800...1000 мм
• Диаметр двигателя: 315 мм / 260...460 мм
• Расположение двигателя: Снаружи внизу хвостовой части / Снаружи внизу хвостовой части
• Число крыльев: 2 / 2
• Расположение крыльев: В средней части снизу корпуса / В средней части снизу корпуса
• Траектория захода на цель: Набирает высоту и пикирует под 45-60° / Пикировала под углом 60°
• Скорость пикирования: Не более 900 км/ч / 600...800 км/ч
На рис. 9 показано наглядное сравнение вида двух ракет (Х-101 и попавшей в «Охматдет») с одинакового ракурса, выполненное группой Bellingcat [11].
Рис. 9. Слева - 3D-модель ракеты Х-101. Справа - скриншот ракеты,
попавшей в детскую больницу «Охматдет» 8 июля. Источник – Bellingcat.
Итак, оценки всех параметров ракеты, попавшей в «Охматдет», соответствуют характеристикам ракеты Х-101.
